Módulo Arduino Shield Eletrônica Fácil D.I.Y
Shield Para Arduino - Eletrônica Fácil - Faça você Mesmo - D.I.Y
ATENÇÃO !!!!!
O objetivo desse shield para arduino é desenvolver todas as habilidades do aluno desde a soldagem dos componentes eletrônicos até a sua programação, o shield não vem com os componentes soldados. O arduino não acompanha esse kit ! O shield não acompanha os módulos bluetooth e rádio frequencia ! Antes de realizar a compra é muito importante que tire todas suas dúvidas.
Com o Shield educacional para arduino do Eletrônica Fácil é possível promover a todos os alunos a possibilidade de poder colocar em prática de maneira simples, didática e rápida todas suas idéias desenvolvidas no arduino com poucas ligações físicas não necessitando de jumpers, protoboad nem de componentes externos para a maioria das atividades quem podem ser colocadas em prática ou seja com uma placa Shield conectada sobre o arduino o aluno pode por exemplo: controlar leds, display de 7 segmentos, relé, interagir com módulo bluetooth, módulo receptor de rádio frequência, sensor de luz e até realizar a leitura de botões. o aluno deverá realizar a montagem da placa ele mesmo realizando toda a soldagem dos componentes eletrônicos da placa, assim materializando todo conhecimento na área de hardware e posteriormente colocando em prática seus conhecimentos em programação. Tudo com apoio do time Eletrônica Fácil em especial o professor Rodolpho Chrispim.
CONHEÇA O PROJETO:

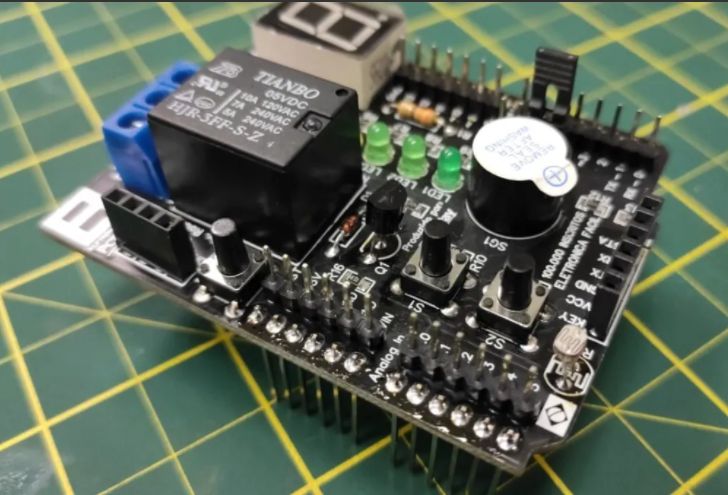

O shield consiste em uma placa recheada de periféricos de entrada e saída digital, comunicação serial TXRX com módulo bluetooth e também para receptor de rádio frequência em 433 mega hertz possibilitando até testes em PWM e muito mais. Com todos esses periféricos que o shield pode oferecer o aluno pode estimular seus conhecimentos realizando atividades de programação, simular comportamentos e lógicas de programação, utilizar para projetos de TCC e muito mais.
Como periféricos de entrada o Shield possibilidade a leitura de 3 botões que podem ser aplicados como stop, start, simular o comportamento de um sensor etc. O shield também possui um LDR sensor de luz, você pode monitorar a iluminação de um determinado ambiente e simular uma fotocélula dentre outras possibilidades, além de possuir entradas analógicas e digitais também possui entradas de dados que podem vir pelo módulo bluetooth e também do módulo de 433 mega hertz que possibilita a comunicação via wireles com outras placas ou outros sistemas.
Como saída digital o Shield oferece um relé que pode acionar qualquer equipamento que trabalhem até 10 A e 127 V, como ascender uma lâmpada, acionar um sistema de irrigação, ativar ou desativar uma tomada etc, A placa também possui 8 leds sendo eles 3 vermelhos 2 amarelos e 3 verdes podendo realizar diversas atividades de sinalização como por exemplo um semáforo ou até mesmo um indicador de nível, além dos leds possui também um display de 7 segmentos para desenvolver a programação na geração de números, Possui um buzzer que através de frequências diferentes pode gerar sons diferentes podendo simular melodias e canções, também trabalhar como alarme sonoro indicando eventos como aumento de certo nível de temperatura por exemplo.
Periférico de comunicação, o Shield possui um slot, um espaço específico que o aluno poderá adquirir um módulo bluetooth HC05 ou HC06 e acoplar no shield, podendo então realizar ações via bluetooth a partir de aplicativo de celular, aplicando por exemplo em automações residenciais.
Possui também um slot, espaço específico para que o aluno possa adquirir um módulo de rádio frequência em 433 mega hertz que também o dará a possibilidade de controlar coisas a distância.
Com o Shield educacional para arduino do canal Eletrônica Fácil o aluno poderá desenvolver inúmeras lógicas de programação para desenvolver cada dia mais seu raciocínio lógico seu desenvolvimento na área de programação, o controle de periféricos de entrada e saída para equipamentos que enviam e recebem sinais de arduino.
**********Este SHIELD é compatível com o ARDUINO UNO *************
