Kit para automação com Módulo RF (trasmissor e Receptor) e Conjunto de Circuitos Integrados (HT12D E HT12E)
- O HT12D é um circuito integrado decodificador de 12 bits que é utilizado em aplicações com receptor RF que operem na faixa de 433MHz. Dos 12 bits deste circuito integrado, 8 bits (A0 - A7) são para endereçamento e 4 bits (D0 - D3) são de dados. Este CI converte entrada serial em saídas paralelas, ou seja, ele decodifica os dados seriais recebidos pelo receptor RF e os converte em dados paralelos e os envia aos pinos de saída.
Especificações Técnicas:
- Circuito Integrado Decodificador RF HT12D DIP 18
- Modelo: Decoder / Decodificador HT12D
- Tensão de operação: 2,4 a 12VDC
- Corrente de operação (máxima): 400µA
- Encapsulamento: DIP 18 pinos
- Endereçamento: 8 pinos
- Pinos de dados: 4
- Composição: Metal / Termoplásticos
- Dimensões: 30mm x 14mm x 9mm
- Peso: 2g
- O HT12E é um circuito integrado codificador de 12 bits que é utilizado em aplicações com controle remoto (transmissor RF) que opera na faixa de 433MHz. Este CI converte entradas paralelas em saída serial, ou seja, ele codifica os dados paralelos de 12 bits para transmissão em série a partir de um transmissor RF, sendo que destes 12 bits, 8 bits (A0 - A7) são para endereçamento e 4 bits (AD0 - AD3) são de dados, deve-se utilizar um decodificador com o mesmo número de endereços e o mesmo formato de dados.
Especificações Técnicas:
- Circuito Integrado Codificador RF HT12E DIP 18
- Modelo: Encoder / Codificador HT12E
- Marca: OEM
- Tensão de operação: 2,4 a 12VDC
- Corrente de operação (máxima): 300µA
- Encapsulamento: DIP 18 pinos
- Endereçamento: 8 pinos
- Pinos de dados: 4
- Composição: Metal / Termoplásticos
- Dimensões: 30mm x 14mm x 9mm
- Peso: 2g
MODULO RF TRANSMISSOR RECEPTOR 433MHZ
Módulo RF Transmissor + Receptor 433Mhz AM são ideais para comunicação via radio frequência, podem ser usados em sistemas de alarmes, controles remotos, aquisição de dados e robótica em geral.
Os Módulos RF transmissor + receptor 433mhz AM são componentes básicos para comunicação via rádio frequência, presente em sistemas de alarmes, controle remoto, aquisição de dados e robótica em geral. Os módulos alcançam até 200 metros sem obstáculos com modulação AM e frequência de trabalho de 433MHz.
A comunicação é unidirecional, ou seja, apenas o transmissor envia os dados para o receptor.
Especificações Transmissor:
- Modelo: MX-FS-03V
- Alcance: 20-200 metros (conforme voltagem)
- Tensão de operação: 3,5-12v
- Modo de operação: AM (Modulação em Amplitude)
- Taxa de transferência: 4KB/s
- Potência de transmissão: 10mW
- Frequência de transmissão: 433MHz
- Pinagem: Dados-VCC-GND (Esq.->Dir.)
- Dimensões: 19 x 19mm
Especificações Receptor:
- Modelo: MX-05V
- Tensão de operação: 5v DC
- Corrente de operação: 4mA
- Frequência de recepção: 433MHz
- Sensibilidade: -105dB
- Dimensões: 30 x 14 x 7mm

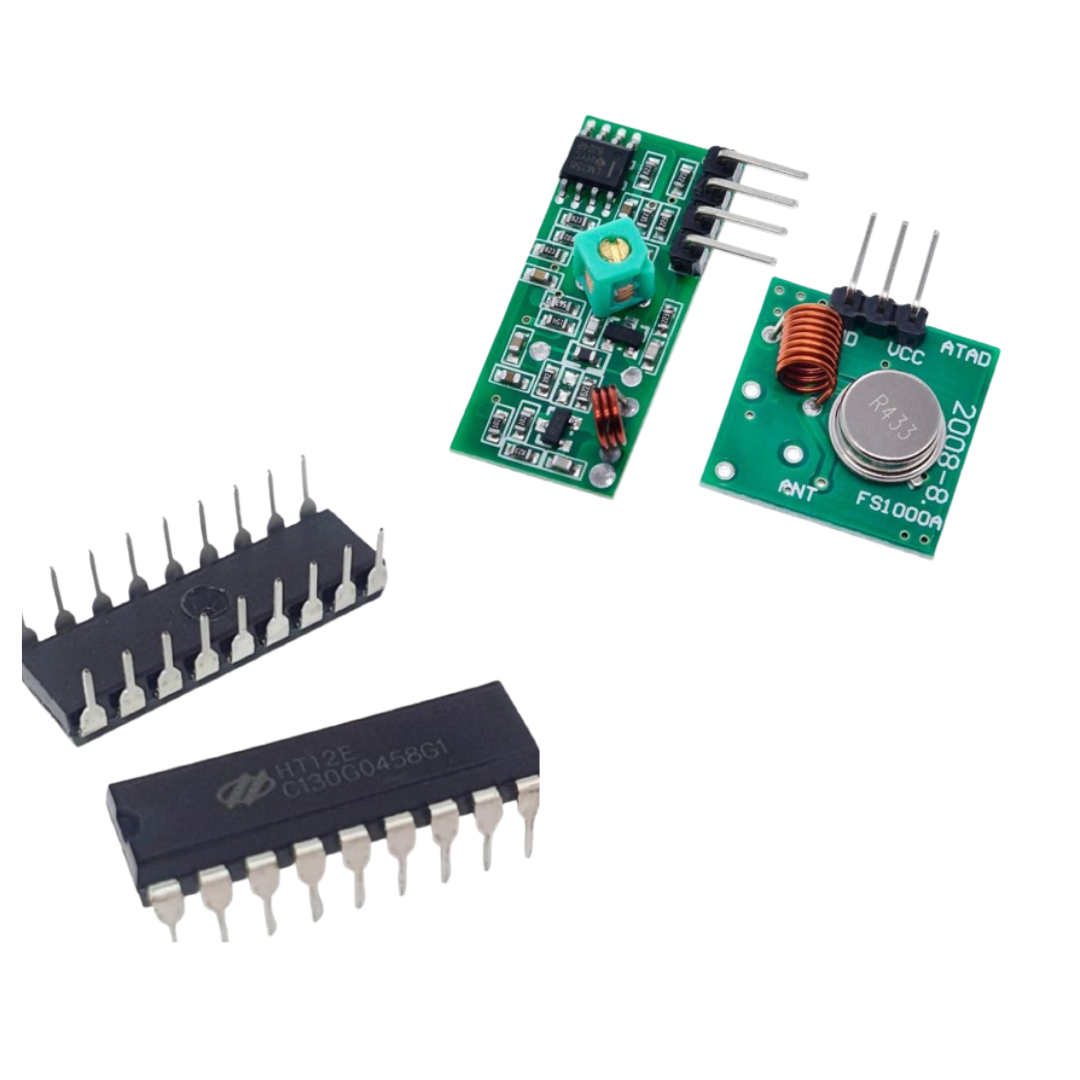

O Kit contem:
01 - Circuito Integrado Codificador RF HT12E DIP 18
01 - Circuito Integrado Decodificador RF HT12D DIP 18
01 - Módulo Transmissor 433Mhz
01 - Módulo Receptor 433Mhz
